Schemat okablowania RJ45 – krótki przewodnik dla początkujących

Schemat okablowania RJ45 opiera się na dwóch głównych standardach – T568A i T568B. Definiują one sposób łączenia ośmiu kolorowych przewodów w kablu Ethernet. Chociaż oba działają identycznie, spójność jest kluczowa dla niezawodnej transmisji danych.

W tym przewodniku znajdziesz podstawowe informacje na temat terminacji kabli Ethernet i pomożesz wybrać odpowiedni schemat okablowania.

Na wynos

• Okablowanie RJ45 jest zgodne ze standardami T568A lub T568B, przy czym w Ameryce Północnej najpopularniejszy jest standard T568B ze względu na ochronę przed zakłóceniami i kompatybilność.
• Kable proste wykorzystują ten sam standard na obu końcach do łączenia różnych urządzeń, natomiast kable typu crossover wykorzystują standard T568A na jednym końcu i standard T568B na drugim, do łączenia podobnych urządzeń.
• Prawidłowe rozmieszczenie przewodów minimalizuje zakłócenia elektromagnetyczne, zapewniając stabilną transmisję danych i obsługę zastosowań Power over Ethernet (PoE).
• Przeprowadzenie testu przy użyciu testera okablowania sieciowego jest niezbędne w celu sprawdzenia ciągłości wyprowadzeń, prawidłowej kolejności okablowania i ogólnej integralności sygnału.
• Unikaj typowych błędów, takich jak mieszanie standardów lub nadmierne rozkręcanie przewodów, które mogą prowadzić do problemów z łącznością, przesłuchów lub obniżenia wydajności sieci.

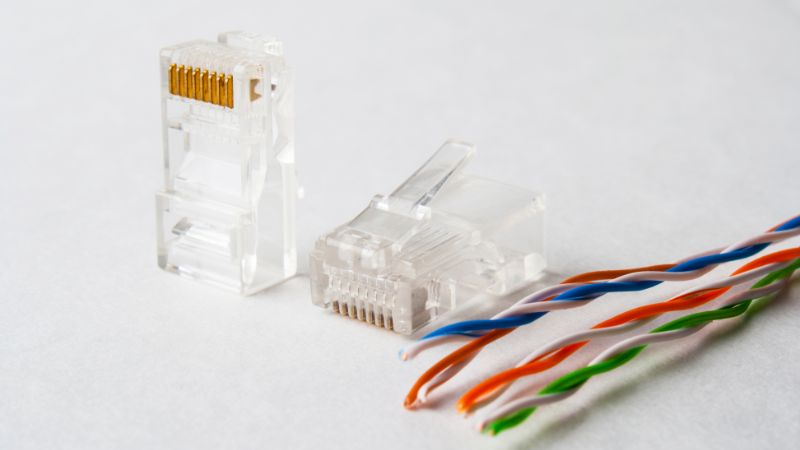

Rozumienie Złącza RJ45

Złącza RJ45 charakteryzują się modułową konstrukcją 8-pinową i 8-stykową (8P8C). Każdy pin odpowiada jednej z czterech par skręconych przewodów w kablu Ethernet. Konstrukcja złącza zapewnia niezawodną transmisję danych i zasilanie za pomocą kabli miedzianych.

Konfiguracja pinów i kolory przewodów

Osiem pinów łączy się z przewodami w określonych kolorach, zgodnie ze standardami T568A lub T568B. Standard T568B pozostaje najpopularniejszym schematem okablowania w Ameryce Północnej. Oba standardy układają przewody w sposób minimalizujący zakłócenia elektromagnetyczne i przesłuchy.

Układ wyprowadzeń T568B jest następujący:

• Pin 1: Przewód biało-pomarańczowy (TXD1+)
• Pin 2: Przewód pomarańczowy (TXD1-)
• Pin 3: Przewód biało-zielony (RXD2+)
• Pin 4: Solidny niebieski przewód (BID3+)
• Pin 5: Przewód biało-niebieski (BID3-)
• Pin 6: Solidny zielony przewód (RXD2-)
• Pin 7: Przewód biało-brązowy (BID4+)
• Pin 8: Pełny brązowy przewód (BID4-)

Charakterystyka wydajności elektrycznej

Konfiguracja skrętki redukuje interferencje sygnału między parami przewodów. Taka konstrukcja umożliwia stabilną, szybką transmisję danych w całej infrastrukturze sieciowej. Prawidłowe ułożenie przewodów zapewnia optymalną wydajność zarówno dla transmisji danych, jak i aplikacji Power over Ethernet (PoE).

T568A kontra T568B Normy okablowania

Normy T568A i T568B definiują przyporządkowanie pinów do przewodów w złączach RJ45 w okablowaniu Ethernet. Oba standardy zapewniają identyczną wydajność sieci, ale różnią się układem par przewodów i typowymi kontekstami użytkowania.

Kluczowe różnice między standardami

Podstawowa różnica między standardami T568A i T568B polega na rozmieszczeniu par przewodów zielonej i pomarańczowej. Standard T568A przypisuje zieloną parę do pinów 1 i 2, a pomarańczową do pinów 3 i 6, podczas gdy standard T568B odwraca te rozmieszczenie. Oba standardy zachowują identyczne okablowanie dla par niebieskiej i brązowej na pinach 4, 5, 7 i 8.

T568A zapewnia wsteczną kompatybilność ze starszymi systemami okablowania telefonicznego, natomiast T568B gwarantuje lepszą ochronę przed zakłóceniami dla nowoczesnego sprzętu sieciowego.

Kiedy stosować poszczególne standardy

Instalatorzy używają standardu T568A głównie w instalacjach domowych i rządowych, gdzie istotna jest kompatybilność telefoniczna. Standard T568B częściej wdrażają w środowiskach komercyjnych i korporacyjnych, co czyni go domyślnym wyborem dla nowych instalacji w wielu regionach.

Technicy stosują ten sam standard na obu końcach kabli prostych, które łączą różne urządzenia, takie jak komputery, z przełącznikami. Używają złącza T568A na jednym końcu i T568B na drugim końcu w przypadku kabli krosowych, które łączą podobne urządzenia bezpośrednio. Nowoczesna technologia Auto MDI-X zmniejszyła potrzebę stosowania kabli krosowych poprzez automatyczne wykrywanie i dostosowywanie typów kabli.

Schemat okablowania RJ45 krok po kroku

Stworzenie niezawodnego połączenia Ethernet wymaga precyzyjnego okablowania zgodnego z ustalonymi standardami. W tej sekcji opisano niezbędne narzędzia i zawarto przejrzyste instrukcje dotyczące konfiguracji T568A i T568B.

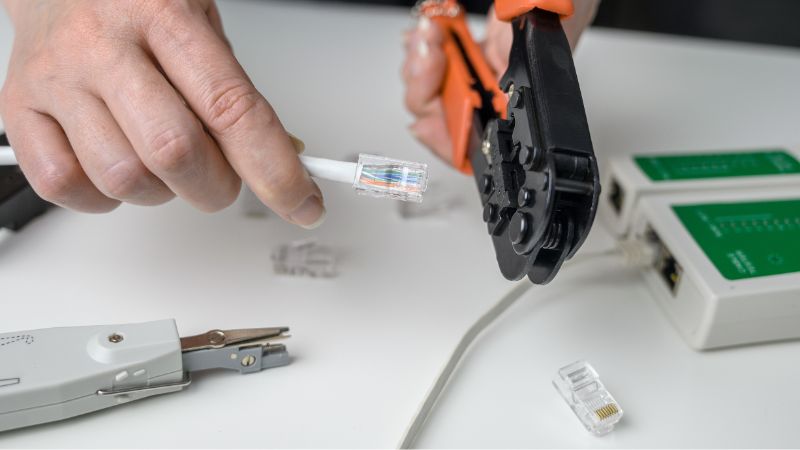

Potrzebne narzędzia i materiały

• Złącza RJ45 do zakańczania kabli Ethernet.
• kabel Ethernet, takich jak Cat5e lub Cat6.
• Szczypce zaciskowe z wbudowanym ściągaczem i obcinakiem.
• Przecinak do drutu lub nożyczki do przycinania.
• Opcjonalny drążek ładunkowy dla łatwiejszego ułożenia przewodów.

Instrukcje okablowania dla obu standardów

• Przygotuj kabel poprzez przycięcie go na odpowiednią długość i zdjęcie 1 cm zewnętrznej osłony.
• Rozkręć pary przewodów delikatnie, utrzymując skręty nienaruszone w pobliżu marynarki.
• Ułóż przewody zgodnie z wybranym przez Ciebie standardem:
• Przytnij przewody równomiernie w odległości ½ cala od kurtki.
• Włóż przewody do złącza RJ45, zapewniając pełne osadzenie.
• Zacisnąć złącze mocno za pomocą zaciskarki.
• Przetestuj kabel za pomocą testera Ethernet w celu sprawdzenia łączności.

Testowanie połączenia RJ45

Testowanie połączenia RJ45 odbywa się za pomocą testera kabli sieciowych. Podłącz oba końce kabla do testera. Tester wysyła sygnały przez każdy pin, aby sprawdzić ciągłość i kolejność okablowania. Zielona dioda „pass” oznacza prawidłowe okablowanie. Błędy lub czerwone diody sygnalizują problemy, takie jak nieprawidłowe okablowanie lub luźne połączenia, które wymagają korekty.

Typowe błędy i rozwiązywanie problemów

• Zarządzanie parami przewodów

Nadmierne rozkręcanie par przewodów pogarsza jakość sygnału poprzez zwiększenie zakłóceń. Należy zachować nienaruszone skręcenie w odległości 6–13 mm od złącza.

• Standardowa spójność

Mieszanie kabli T568A i T568B na obu końcach, przypadkowo, prowadzi do powstania kabli typu crossover, nieodpowiednich do standardowych połączeń. Należy używać tego samego standardu na obu końcach.

• Łącznik siedzeń

Przewody nieprawidłowo osadzone w złączu powodują słaby kontakt i awarię połączenia. Przed zaciśnięciem upewnij się, że przewody sięgają do przedniej części wtyczki RJ45.

• Kompatybilność komponentów

Stosowanie niekompatybilnych złączy, np. złączy Cat5e na grubszych kablach Cat6, prowadzi do słabego dopasowania i problemów z łącznością.

• Technika zaciskania

Nieprawidłowe zaciskanie przy użyciu niewystarczającej siły nacisku lub zużytych narzędzi powoduje poluzowanie połączeń i możliwą utratę sygnału.

• Zakłócenia sygnału

Rozdzielone pary i przesłuchy wynikają z nieprawidłowego przyporządkowania par lub nadmiernego rozkręcania, co powoduje spadki prędkości i błędy. Używaj wysokiej jakości narzędzi i przestrzegaj odpowiednich standardów.

• Obrażenia fizyczne

Zerwane zatrzaski wtyczek RJ45 powodują luźne połączenia i sporadyczne awarie sieci.

• Metody weryfikacji

Zawsze sprawdzaj okablowanie za pomocą testera kabli, aby wykryć:

• Dokładność wyprowadzeń
• Ciągłość przewodu
• Problemy z integralnością sygnału

Prawidłowe okablowanie i zakończenie zapobiegają typowym problemom z transmisją danych i zapewniają niezawodność sieci.

Chcesz ulepszyć swoją sieć, dodając niezawodne złącza RJ45?

Złącza RJ45 firmy Seetronic zapewniają wydajne i gotowe do pracy rozwiązania dla każdej instalacji. Wybierz spośród serii wodoszczelnych IP65/IP67 i opcji niewodoodpornych, a także pełnej gamy akcesoriów do szybkiego, bezpiecznego podłączania i długotrwałych połączeń. Nasze złącza idealnie nadają się do zastosowań komercyjnych, mieszkaniowych i zewnętrznych, gdzie liczy się trwałość i integralność sygnału.

• Szybkie wyceny i wsparcie techniczne: Poproś o wycenę lub zwróć się do naszego zespołu o wskazówki dotyczące okablowania i zalecenia dotyczące kompatybilności.
• Poznaj gamę produktów: Pełną ofertę złącz RJ45 i akcesoriów można zobaczyć na stronie produktu Seetronic: Złącza Seetronic RJ45.
• Potrzebujesz pomocy teraz? Skontaktuj się z naszym zespołem sprzedaży, aby uzyskać zalecenia dotyczące konkretnych projektów, zamówić próbki lub uzyskać ceny hurtowe.

Wybierz Seetronic, jeśli zależy Ci na solidnych złączach RJ45 (dostępne stopnie ochrony IP65/IP67), szerokiej gamie akcesoriów i szybkiej pomocy technicznej — uzyskaj wycenę lub pomoc techniczną już dziś.

Najczęściej zadawane pytania

Jaka jest różnica pomiędzy T568A i T568B?

T568A i T568B to dwa standardy okablowania dla kabli Ethernet. Różnią się one układem par przewodów. Standard T568A jest często stosowany w zastosowaniach domowych i rządowych ze względu na kompatybilność wsteczną, natomiast standard T568B jest powszechnie stosowany w środowiskach komercyjnych, zapewniając lepszą ochronę przed zakłóceniami. Oba standardy zapewniają identyczną wydajność sieci, ale spójność jest kluczowa dla niezawodności połączeń.

Jak podłączyć złącze RJ45?

Przygotuj kabel, zdejmując zewnętrzną osłonę i rozkręcając pary przewodów. Ułóż przewody w kolejności zgodnej z wybranym standardem (T568A lub T568B). Przytnij równo końcówki, włóż je do złącza RJ45 i mocno zaciśnij. Zawsze testuj gotowy kabel testerem sieciowym, aby upewnić się, że połączenie jest prawidłowe.

Czy powinienem zastosować okablowanie T568A czy T568B?

W sieciach domowych standard T568B jest bardziej powszechny i ​​szeroko kompatybilny. W zastosowaniach komercyjnych lub rządowych, ze względu na kompatybilność wsteczną, preferowany może być standard T568A. Oba standardy działają, ale aby zapewnić prawidłową transmisję danych, należy użyć tego samego standardu na obu końcach kabla prostego.

Jakie jest najczęstsze wyprowadzenie pinów RJ45?

T568B to najpopularniejszy układ pinów RJ45 w Ameryce Północnej, szczególnie w sieciach komercyjnych i domowych. Zapewnia niezawodną wydajność i jest szeroko obsługiwany przez urządzenia sieciowe. Zawsze sprawdzaj wymagany standard dla konkretnej instalacji, aby zachować spójność.

Co to jest złącze RJ45?

Złącze RJ45 to 8-pinowa, 8-stykowa (8P8C) wtyczka modułowa używana w sieciach Ethernet. Łączy urządzenia takie jak komputery, routery i przełączniki z sieciami przewodowymi, obsługując transmisję danych i technologię Power over Ethernet (PoE). Jego konstrukcja zapewnia stabilne, szybkie połączenia z minimalnymi zakłóceniami.

Dlaczego testowanie kabla Ethernet jest ważne?

Testowanie zapewnia prawidłowe okablowanie, ciągłość i integralność sygnału. Tester okablowania sieciowego sprawdza każdy pin pod kątem prawidłowej kolejności połączeń i identyfikuje problemy, takie jak nieprawidłowe okablowanie lub luźne styki. Wynik „pozytywny” potwierdza niezawodność, natomiast błędy wymagają ponownego terminowania, aby uniknąć problemów z siecią.

Jakie są najczęstsze błędy w okablowaniu RJ45?

Do typowych błędów należą: niespójne standardy, nieprawidłowe parowanie przewodów, nadmierne rozkręcanie i słabe zaciskanie. Mogą one powodować utratę sygnału, zakłócenia lub nieudane połączenia. Zawsze postępuj zgodnie ze schematami okablowania, używaj testera i upewnij się, że złącza są dobrze osadzone, aby zapewnić optymalną wydajność.

Czy potrzebuję kabla typu crossover do nowoczesnych sieci?

Nowoczesne sieci rzadko wymagają kabli typu crossover dzięki technologii Auto MDI-X, która automatycznie dostosowuje sygnały nadawania i odbioru. Kable proste (ten sam standard po obu stronach) są wystarczające do większości połączeń między urządzeniami, takimi jak komputery, routery i przełączniki.
