SLDM4
Особенности продукта
- Прочность промышленного классаЦельнометаллический корпус, изготовленный методом литья под давлением из никелированного цинка, выдерживает суровые условия эксплуатации с высокими требованиями к качеству.
- Прецизионный запирающий механизмПростая, но чрезвычайно точная система фиксации обеспечивает надежное и безопасное соединение.
- Водонепроницаемое уплотнениеВстроенные уплотнительные вставки обеспечивают водонепроницаемость после правильной установки, что идеально подходит для использования на открытом воздухе и на мероприятиях.
- Обработка сильного токаРассчитан на ток 30 А среднеквадратичного значения / напряжение 250 В переменного тока, что обеспечивает поддержку требовательных профессиональных аудиосистем.
- Сертификат безопасности: Класс огнестойкости UL 94-V0 и соответствие стандарту IEC 61984 по обеспечению качества.
Свяжитесь с нами
Описание
| Параметры продукта | |
| Тип соединения | Спикер |
| пол | M |
| Электрические параметры | |
| Количество контактов | 4 |
| Номинальный ток | 30 А среднеквадратичное значение |
| Номинальное напряжение | 250V AC |
| Связаться с сопротивлением | ≤ 2 мОм |
| Диэлектрическая прочность | 4 кВ постоянного тока |
| Изоляционное сопротивление | > 1000 МОм |
| Внимание | Нельзя использовать в качестве источника переменного тока или разъема питания! |
| Механические параметры | |
| срок службы | > 5000 циклов сопряжения |
| Диаметр кабеля питания | 6 мм² (9 мм - 16 мм) |
| Параметры материалов и окружающей среды | |
| Дома | Цинковое литье под давлением |
| Покрытие корпуса | Ni |
| Контакты | Медный сплав |
| Контактное покрытие | Ag |
| Внутреннее ядро | PA |
| Набор зажимов для ниток | ПОМ |
| Огнестойкий класс | УЛ 94-V0 |
| Диапазон температур | -30 ° C ~ + 80 ° C |
| Стандарты и сертификаты | |
| Стандартный | IEC 61984 |
Скачать
Описание

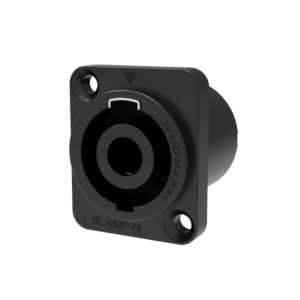

SLDM4 — это прочный 4-контактный штекерный разъем для акустических систем, разработанный для профессионального применения в аудиотехнике. Благодаря никелированному цельнометаллическому корпусу из литого цинка, он рассчитан на работу в сложных условиях и обеспечивает надежную передачу сигнала с низким сопротивлением. Точный механизм фиксации и водостойкие уплотнительные вставки гарантируют надежное и стабильное соединение для гастролей, живых выступлений, стационарных аудиосистем и других задач, связанных с высококачественной кабельной разводкой акустических систем.
Ключевые особенности
- Прочная цельнометаллическая конструкцияКорпус из литого цинка с никелевым покрытием обеспечивает долговечность при использовании в сложных условиях с высокой проходимостью.
- Точная система блокировкиПростой, но чрезвычайно точный механизм фиксации обеспечивает надежное соединение каждый раз.
- Водонепроницаемый дизайнВстроенные уплотнительные вставки обеспечивают водонепроницаемость после полной установки соединителя.
- Высокая токовая мощностьРассчитан на ток 30 А среднеквадратичного значения при напряжении 250 В переменного тока, подходит для приложений с требовательными требованиями к передаче сигнала от динамиков.
- Длительный срок службыРассчитан на более чем 5,000 циклов спаривания, что обеспечивает долговременную надежность при многократном использовании.
Характеристики материалов и окружающей среды
- Дома: Литье под давлением из цинка обеспечивает прочность и долговечность конструкции.
- Покрытие корпуса: Никелевое (Ni) покрытие для защиты от коррозии и обеспечения долговечности покрытия.
- Контакты: Медный сплав (сплав Cu) для обеспечения надежной проводимости.
- Набор резьбовых зажимовМатериал POM обеспечивает прочность и точную посадку кабельного зажима.
- Огнестойкий рейтингСоответствует требованиям пожарной безопасности согласно стандарту UL 94-V0.
- Диапазон рабочих температурДиапазон рабочих температур: от -30°C до +80°C, подходит для широкого спектра климатических условий и окружающей среды.
Упаковка и аксессуары
- Индивидуальная упаковкаКаждый разъем упакован в полиэтиленовый пакет (по одному в пакете) для защиты во время транспортировки и хранения.
- Картонная упаковка: 50 шт. во внутренней коробке, 5 внутренних коробок в основной коробке (250 шт. в основной коробке), оптимизировано для оптовой дистрибуции.
- АксессуарыПоставляется в виде отдельного разъема, без каких-либо дополнительных принадлежностей.
Технические характеристики
- Тип соединения: Оратор
- пол: Мужчина
- Количество контактов: 4
- Номинальный ток: 30 А среднеквадратичное значение
- Номинальное напряжение: 250 В переменного тока
- Диэлектрическая прочность: 4 кВ постоянного тока
- Изоляционное сопротивление: >1000 МОм
- Диаметр силового кабеля: 6 мм² (9 мм–16 мм)
- Габаритные размеры:: Ø22.90 мм (передняя часть) / Ø26.10 мм (корпус) x 78.85 мм длина
Примечание: Устройство SLDM4 предназначено исключительно для подключения акустических систем и не должно использоваться в качестве источника переменного тока или разъема питания.
Руководство по сборке
- Подготовьте кабельПеред подключением пропустите кабель через защитный колпачок и зажим.
- Зачистите кабельЗачистите кабель до указанных размеров для обеспечения надлежащего обнажения проводника.
- Припаяйте соединениеДля надежного электрического соединения припаяйте проводники кабеля к внутреннему сердечнику.
- Прикрепите зажимСдвиньте зажим вверх и защелкните его на припаянном кабеле для снятия натяжения.
- Окончательная сборкаВкрутите защитный колпачок в корпус, затягивая по часовой стрелке, чтобы обеспечить надежную и влагозащищенную сборку.
