J3F2C-W-B-67

产品特性

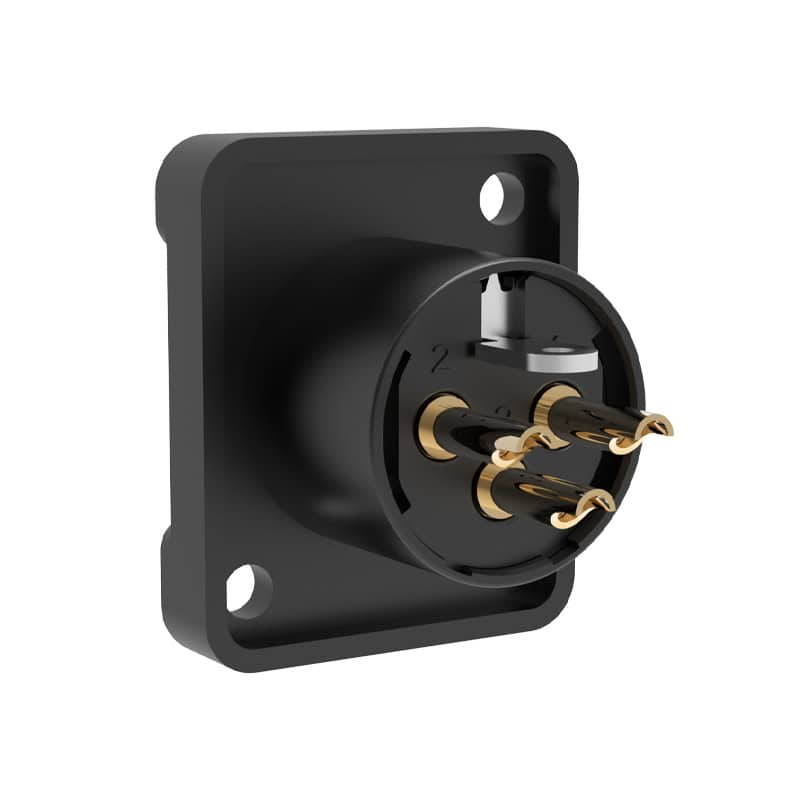

  • 业界首款IP65防水XLR插座升级版,防护等级高达IP67
  • 3 芯 XLR 防水公插座连接器,带黑色镀层外壳和镀金触点
  • 更大程度地防止灰尘和水进入设备内部
  • D 形金属外壳采用行业标准 D 型安装尺寸,提供安装兼容性
  • 从面板前安装
  • 更加可靠耐用,满足DMX灯光行业在室外条件下对信号输入和输出的高性能快速连接要求
  • 背面密封处理,可承受0.2Mpa气压,不使用防水罩时,背面无泄漏
模型: J3F2C-W-B-67Categories: XLR 连接器, W 系列 IP67
联系我们

细节

产品参数
连接类型 卡侬座
公母性
电气参数
触点间电容 ≤ 4 pF
接触电阻   ≤ 5 mΩ
介电强度 1500伏直流
绝缘电阻 > 10 GΩ(初始)
每个触点的额定电流 十六
额定电压 < 50 V
机械参数
插入力 ≤ 20 N
拔出力 ≤ 20 N
使用寿命 > 1000 次使用周期
底板规格 D尺寸
材料和环境
触点 铜合金
触点电镀
插座 聚酰胺
外壳 锌合金
外壳电镀 镀黑
阻燃等级 UL 94 HB
防护等级 IP67
使用温度范围 -30℃~+80℃
标准和认证
标准 IEC 61076-2-103
可焊性 符合 IEC 68-2-20

下载

J3F2C-WB-67 数据表

J3F2C-WB-67 规格书

描述

这 J3F2C-WB-67 IP67 XLR 插座 是一款高性能音频连接器,旨在满足 DMX 照明行业的严格要求。这款升级版 XLR 插座具有出色的耐用性和防水保护功能,适用于户外应用,确保可靠的信号输入和输出。

主要特征:

  • IP67防护等级:具有出色的防尘防水性能,确保在恶劣环境下的功能。
  • 3 芯 XLR 设计:采用带有坚固的黑色镀层外壳和镀金触点的公连接器,以实现最佳导电性。
  • D 型金属外壳:符合行业标准 D 型安装尺寸,可无缝集成到现有设置中。
  • 前面板安装:允许从面板前面安装,从而简化安装。
  • 高性能:提供可靠耐用的连接,满足户外照明应用中的高性能需求。
  • 密封处理:采用密封设计,可承受高达0.2Mpa的气压,确保防水罩不使用时不会泄漏。

规格:

  • 连接类型:XLR
  • 公母性:公
  • 电气参数:
    • 触点间电容:≤4pF
    • 接触电阻: ≤ 5mΩ
    • 介电强度: 1500V 直流
    • 绝缘电阻:> 10 GΩ(初始)
    • 每个触点的额定电流:16 一
    • 额定电压: < 50 伏
  • 机械参数:
    • 插入力: ≤ 20 N
    • 拔出力: ≤ 20 N
    • 使用寿命:> 1000 次使用周期
  • 底盘形状:D尺寸

材料和环境:

  • 触点:铜合金镀金
  • 插座:聚酰胺
  • 外壳:锌合金,镀黑
  • 阻燃等级: UL94HB
  • 使用温度范围: -30 °C 至 +80 °C
  • 标准和认证:符合 IEC 61076-2-103 和 IEC 68-2-20 可焊性标准。

包装:

  • 每个单元都装在一个 PE 袋中,包括一个插座和一个防水橡胶盖。
  • 每个外箱共计 250 件,分入每个内箱,每内箱 50 件。

对于寻求适用于音频和照明应用的坚固防水解决方案的专业人士来说,J3F2C-WB-67 IP67 XLR 插座是可靠的选择。
