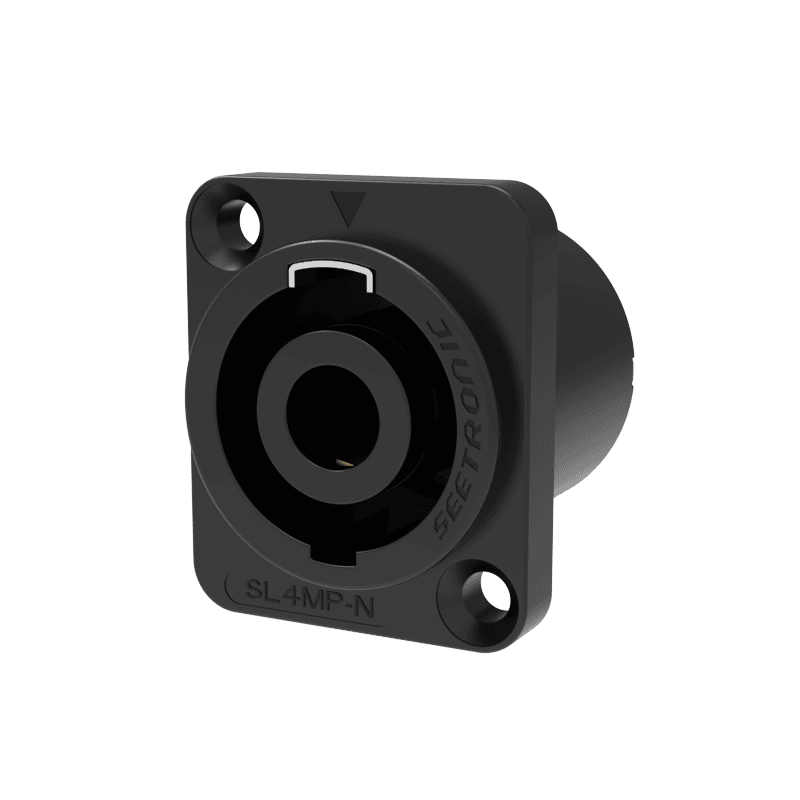

SL4MP-N
ميزات المنتج
- موصل لوحة مكبر صوت ذكر رباعي الأقطاب مع شفة بلاستيكية سوداء بحجم D
- هيكل متين للغاية، سهل اللحام أو التوصيل بطرف توصيل 4.8×0.5
- تصميم فتحة لوحة من النوع D لسهولة التركيب على لوحات الصوت القياسية
- قدرة عالية مصنفة عند 30 أمبير RMS، 250 فولت تيار متردد
- مقاومة تلامس منخفضة ≤3 ملي أوم، وقوة عزل كهربائي عالية 4 كيلو فولت تيار مستمر، ومقاومة عزل >1 جيجا أوم
اتصل بنا
تفاصيل
| معلمات المنتج | |
| نوع الاتصال | مكبرات الصوت |
| الجنس | ذكر |
| معلمات الكهربائية | |
| عدد الاتصالات | 4 |
| التصنيف الحالي | 30 أمبير جذر متوسط التربيع |
| الفولطية | 250V AC |
| مقاومة التواصل | ≤ 3 متر مكعب |
| قوة عازلة | 4 كيلو فولت تيار مستمر |
| مقاومة العزل | > 1 جيجا أوم |
| المعلمات الميكانيكية | |
| خدمة الحياة | > 1000 دورة تزاوج |
| المعلمات المادية والبيئية | |
| السكن | PA |
| معلومات الاتصال | سبائك النحاس |
| طلاء الاتصال | Ag |
| درجة مقاومة اللهب | UL 94-V0 |
| نطاق درجة حرارة | -30 ° C ~ + 80 ° C |
التنزيلات
الوصف
يجمع موصل SL4MP-N بين متانة التصنيع وسهولة التركيب بفضل تصميمه المدمج على شكل لوحة D، مما يجعله خيارًا موثوقًا به لتوصيل أنظمة مكبرات الصوت الاحترافية. اعتمد على حلول توصيل الصوت الاحترافية من SEETRONIC لمشاريع الجولات والتركيبات الثابتة.
الوصف
نقدم لكم موصل مكبر الصوت SL4MP-N ذو الحافة D رباعي الأقطاب، المصمم خصيصًا لأنظمة مكبرات الصوت الاحترافية. يوفر هذا الموصل، الذي يُركّب على الهيكل، نقلًا مستقرًا للإشارة الصوتية للمسرح، وخزائن مكبرات الصوت، ومشاريع التركيب الثابتة.
الميزات الرئيسية
- تركيب لوحة بحجم D: شفة بلاستيكية سوداء على شكل حرف D تناسب فتحات اللوحة القياسية من النوع D، مما يتيح تركيب اللوحة الأمامية بسرعة باستخدام براغي M3 (عزم ربط 0.5 نيوتن متر).
- إنهاء قوي وسهل الاستخدام: هيكل ميكانيكي متين، يدعم كلاً من اللحام والتوصيل المباشر بأطراف 4.8 × 0.5 لتوفير خيارات توصيل مرنة.
- أداء التيار العالي: مصنف 30 أمبير rms /250 فولت تيار متردد، مع مقاومة تلامس ≤3 ملي أوم، وقوة عازلة 4 كيلو فولت تيار مستمر، ومقاومة عزل >1 جيجا أوم لتوفير طاقة صوتية موثوقة.
- تطبيق الصوت الاحترافي: مُحسَّن للتكامل مع خزانة مكبر الصوت ولوحة معدات الصوت، ومصمم للتشغيل المستقر طويل الأمد في بيئات الصوت الاحترافية.
تعليمات التجميع:
- قم بوضع الموصل من الجهة الأمامية للوحة.
- قم بتثبيتها باستخدام براغي M3 وقم بربطها في اتجاه عقارب الساعة بعزم دوران 0.5 نيوتن متر.
- قم بتوصيل الأسلاك بالكامل عن طريق اللحام أو إدخال أطراف 4.8×0.5.
المعلمات الميكانيكية:
- تركيب اللوحة: يتم تثبيت اللوحة الأمامية باستخدام براغي M3، وعزم الربط 0.5 نيوتن متر في اتجاه عقارب الساعة.
- نوع المحطات: لحام / توصيل أطراف 4.8 × 0.5.
المعايير المادية والبيئية:
- السكن: البلاستيك الهندسي.
- نوع المحطة: أطراف لحام / توصيل 4.8 × 0.5.
معلومات التغليف:
- تغليف في علبة نفطة، 20 قطعة لكل علبة نفطة؛ 100 قطعة لكل كرتونة داخلية؛ 5 كرتونات داخلية لكل كرتونة رئيسية (500 قطعة لكل كرتونة رئيسية).
