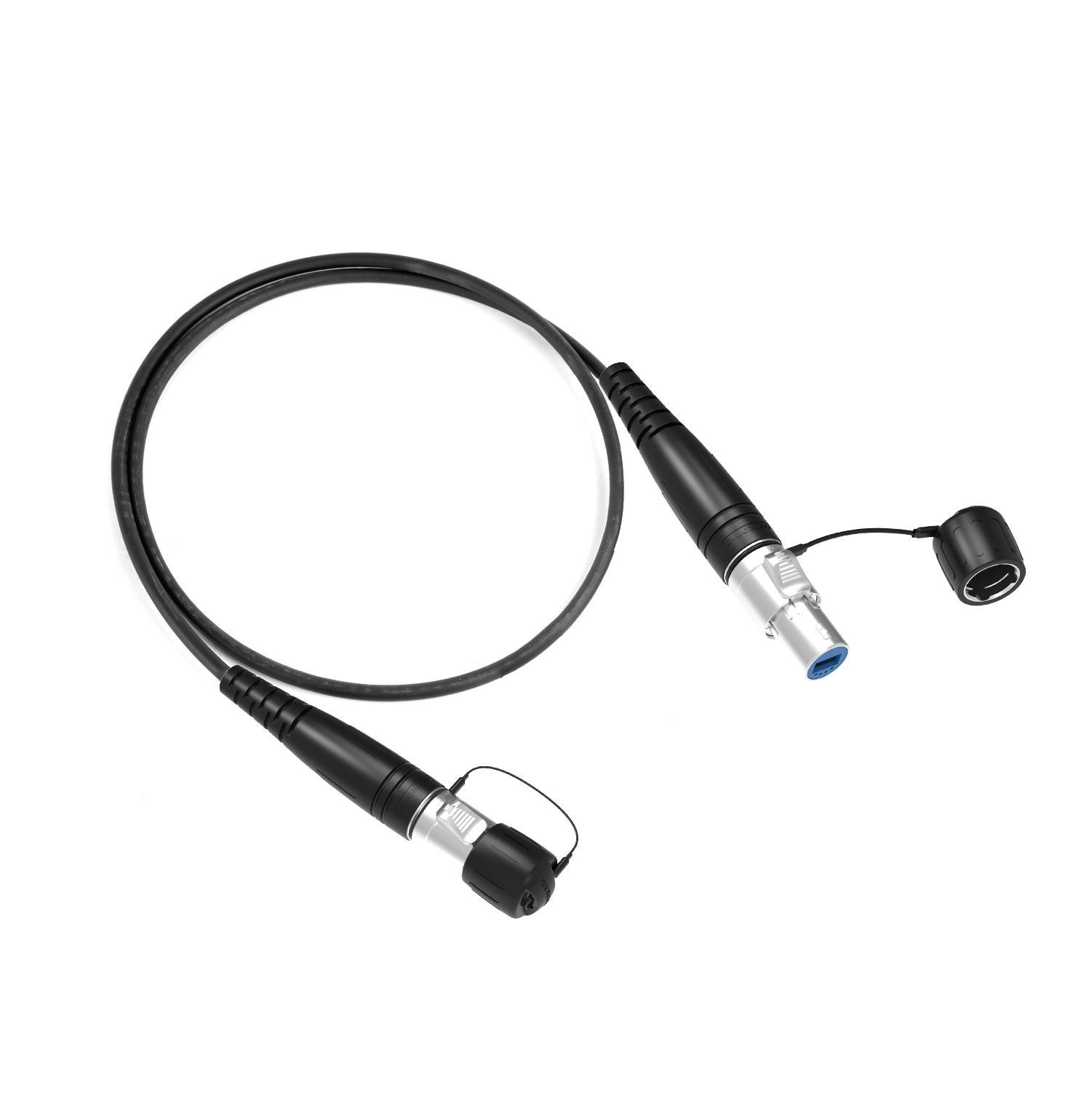

SO2MH-SO2MH-*
Vlastnosti produktu
- Robustní a spolehlivý dvoukanálový optický konektor s odolným kovovým pouzdrem
- Spolehlivý mechanismus zamykání push-pull
- Vhodné pro elektrické připojení ve venkovních podmínkách s krytím IP65
- Kompatibilní s SO2DF nebo standardními optickými LC konektory
- 4jádrový signální pin je volitelný
- Tato zástrčka je předem smontována s optickým kabelem a není k dispozici jako samostatný konektor. Optický kabel je
k dispozici v jednoduchém a vícenásobném provedení v různých délkách a baleních na míru.
Kontaktujte nás
Detaily
| Parametry produktu | |
| Typ připojení | Optické vlákno |
| Rod | Muž |
| Mechanické parametry | |
| Životnost | > 5000 cyklů páření |
| Vkládací síla | <45 N |
| Zamykací zařízení | Tlačit táhnout |
| Materiál a parametry prostředí | |
| Bydlení | SUS |
| Stiskněte tlačítko | Slitina zinku |
| Trubka | SUS |
| Vložit | PA |
| ochranný kryt | Silikonový kaučuk |
| Teplotní rozsah | -40 ° C ~ + 75 ° C |
| Parametry a optické vlastnosti optického kabelu | |
| Vložený útlum | SM 100M < 0.45 dB / připojení |
| MM 100M < 0.65 dB / připojení | |
| Optický konektor | LC-Duplex (PC nebo APC) |
| Kabelové rozvody | ISO / IEC 11801 |
| Barva kabelu | Černá |
| Průměr vlákna | Jednovidový 9 µm, vícevidový 50 µm |
| Průměr obkladu | 125 μm |
| Materiál vnější bundy | TPU |
| Minimální poloměr ohybu | 5 cm |
| Počet vláken | 2 |
| Hmotnost | 30 kg/km pro 5 mm; 80 kg/km pro 8 mm |
| Průměr kabelu | 5 mm, 8 mm (volitelně) |
Počet stažení
Popis
SO2MH-SO2MH-* Robustní dvoukanálový optický konektor
Vysoce odolný, povětrnostním vlivům odolný LC-duplexní optický konektor předem smontovaný na optickém kabelu pro venkovní a průmyslové použití.
Klíčové vlastnosti
- Robustní kovové pouzdro (SUS) s tlačítkem ze slitiny zinku pro odolný konektor průmyslové kvality.
- Zamykací mechanismus typu push-pull pro rychlé a spolehlivé páření a odpáření.
- Venkovní ochrana (IP65) vhodné pro exponované instalace.
- Pouze předem smontované — dodává se s továrně namontovaným optickým kabelem (jednovidovým nebo vícevidovým) v délkách a balení specifikovaných zákazníkem; konektor se neprodává samostatně.
- Kompatibilní s SO2DF nebo standardními LC optickými konektory (LC-Duplex, PC nebo APC).
- Volitelný 4žilový signální pin k dispozici tam, kde je vyžadována kombinovaná optická/elektrická funkčnost.
Balení a příslušenství
- SO2MH-SO2MH-* se dodává předem smontované s optickým kabelem; není nabízen jako volný konektor.
- Standardní balení obsahuje smontovanou zástrčku; volitelné příslušenství (zadní upevňovací deska, šrouby/matice atd.) je k dispozici pouze v případě, že je uvedeno jinak – seznamy standardních dodávek žádné příslušenství.
Hlavní body montáže a instalace
- Dodává se předem smontované, ale zdokumentované kroky montáže zahrnují: zavedení kabelu zadním krytem a nýtovou montáž; přípravu a montáž LC konektorů; montáž nýtu a vnitřního jádra; vložení nýtovaného jádra do pouzdra SO2M; utažení šroubovacího pouzdra a nasazení prachotěsného pryžového krytu.
- Návod k použití: otevřete prachotěsný kryt, sejměte krytku LC a poté zapojte do zásuvky; po zapojení je nutné zachovat ochranu proti prachu.
Pro koho to je
- Instalatéři a systémoví integrátoři, kteří potřebují robustní a do terénu připravené LC-duplexní optické připojení pro venkovní, průmyslové nebo náročné prostředí, kde jsou vyžadovány odolné kovové kryty, spolehlivé push-pull uzamykání a krytí IP65.
SO2MH-SO2MH-* je robustní LC-duplexní optický konektor s krytím IP65, dodávaný předem smontovaný na jedno- nebo vícemodovém kabelu. Kombinuje konstrukci z nerezové oceli, zámek ze slitiny zinku typu push-pull, nízké vložné ztráty a životnost přesahující 5,000 XNUMX cyklů – díky čemuž je vhodný pro náročné venkovní a průmyslové nasazení optických vláken.
