Czy kiedykolwiek zaglądałeś do wnętrza kabla Ethernet i zastanawiałeś się, do czego służą te kolorowe przewody? To kod kolorów RJ45 w działaniu – kluczowy system, który zapewnia płynne działanie naszych sieci. Nie chodzi tylko o to, żeby wszystko wyglądało schludnie, ale o to, żeby połączenia faktycznie działały.
Istnieją dwa główne standardy – T568A i T568B – każdy z własną sekwencją wyprowadzeń. Podczas gdy T568A jest powszechnie stosowany w instalacjach domowych, T568B jest często używany komercyjnie w USA. Prawidłowa kolejność połączeń jest ważna, ponieważ nieprawidłowe okablowanie może prowadzić do spadku prędkości, a nawet całkowitej awarii połączenia.

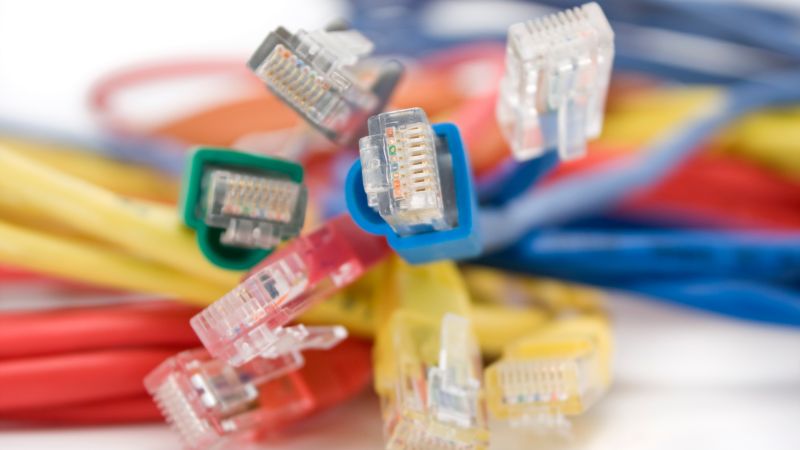

Rozumienie Złącza RJ45
Złącza RJ45 fizycznie łączą kable Ethernet z urządzeniami sieciowymi, takimi jak komputery, routery i przełączniki. Przypominają szersze wtyczki telefoniczne i zatrzaskują się, zapewniając bezpieczne połączenie.

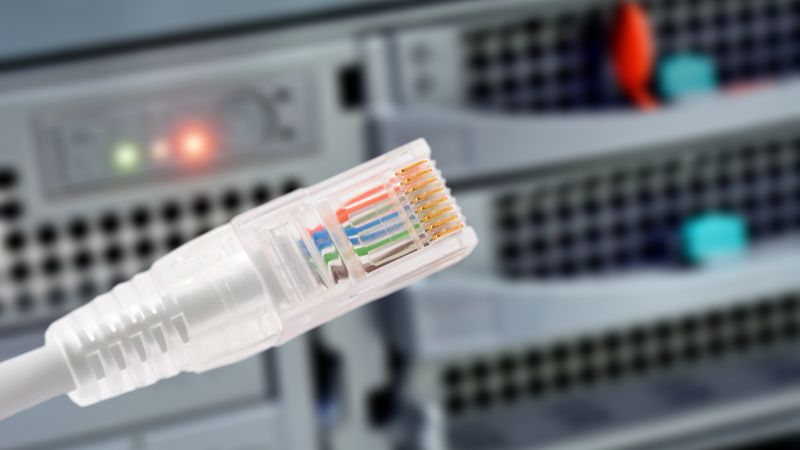

Układ pinów RJ45
RJ45 złącze Zawiera osiem pinów, które odpowiadają ośmiu przewodom w standardowym kablu Ethernet. Każdy pin łączy się z konkretnym przewodem, a prawidłowa kolejność tych połączeń jest niezbędna do prawidłowego działania sieci.
Kod kolorów RJ45
Kod kolorystyczny złącza RJ45 służy jako wizualny przewodnik po prawidłowym podłączeniu każdego z ośmiu przewodów do odpowiednich pinów. Technicy wykorzystują ten kod kolorystyczny do precyzyjnego zakończenia każdej skręconej pary przewodów.
- Zidentyfikuj parę przewodów: biało-zielony i zielony.
- Znajdź parę przewodów biało-pomarańczowych i pomarańczowych.
- Znajdź parę przewodów biało-niebieskiego i niebieskiego.
- Znajdź parę przewodów: biało-brązowy i brązowy.
Normy T568A i T568B
Złącza RJ45 wykorzystują jeden z dwóch standardowych schematów okablowania: T568A lub T568B. Standardy te określają dokładną kolejność zakańczania poszczególnych przewodów wewnątrz złącza kabla sieciowego. Chociaż oba zapewniają ten sam efekt końcowy, nie są one zamienne.
Główną różnicą między T568A i T568B jest kolejność par przewodów zielonych i pomarańczowych. Przestrzeganie jednego, spójnego standardu w całej sieci ma kluczowe znaczenie dla uniknięcia awarii transmisji danych lub spadku prędkości sieci.
Znaczenie standardów kodowania kolorami
Kodowanie kolorami RJ45 standaryzuje okablowanie, dzięki czemu technicy mogą łatwo identyfikować poszczególne przewody i unikać błędów. Spójne kodowanie kolorami zapewnia niezawodność protokołów komunikacyjnych i zapobiega błędom w okablowaniu, które mogą pogarszać wydajność sieci.
Norma okablowania T568A
W układzie T568A przewody są ułożone w następującej kolejności od pinu 1 do pinu 8:
- Zielony biały
- Zielony
- Pomarańczowy / biały
- Niebieski
- Niebieski / Biały
- Orange
- Brązowo-biały
- Ryż Basmati Brązowy
Norma ta jest powszechnie stosowana w instalacjach rządu USA oraz w krajach Europy i Pacyfiku.
Norma okablowania T568B
T568B zamienia pary pomarańczową i zieloną w porównaniu do T568A:
- Pomarańczowy / biały
- Orange
- Zielony biały
- Niebieski
- Niebieski / Biały
- Zielony
- Brązowo-biały
- Ryż Basmati Brązowy
T568B to bardziej powszechny standard w instalacjach komercyjnych w USA, szczególnie w sieciach biznesowych.
| Pin | T568A | T568B |
| 1 | Zielony biały | Pomarańczowy / biały |
| 2 | Zielony | Orange |
| 3 | Pomarańczowy / biały | Zielony biały |
| 4 | Niebieski | Niebieski |
| 5 | Niebieski / Biały | Niebieski / Biały |
| 6 | Orange | Zielony |
| 7 | Brązowo-biały | Brązowo-biały |
| 8 | Ryż Basmati Brązowy | Ryż Basmati Brązowy |
Wybór między T568A i T568B
Preferencje regionalne i aplikacyjne
W przypadku większości instalacji komercyjnych w Stanach Zjednoczonych należy wybrać T568B.
Wybierz T568A w przypadku instalacji domowych lub kontraktów z rządem federalnym USA.
W przypadku projektów międzynarodowych należy preferować T568A ze względu na jego globalną akceptację.
Wybierając standard modernizacji, należy wziąć pod uwagę istniejącą infrastrukturę.
Uwagi techniczne
Aby zapobiec błędom w komunikacji, należy stosować identyczne schematy okablowania na obu końcach kabla.
Zaufaj technologii Auto MDI-X w nowoczesnych urządzeniach, aby automatycznie obsługiwać konfigurację zwrotnicy.
Do zastosowań Power over Ethernet (PoE) w obu standardach należy używać niebieskich i brązowych par przewodów.
Uzyskaj identyczną prędkość sieci i wydajność dzięki modelom T568A i T568B.
Wytyczne dotyczące wdrażania
| Standard | Podstawowy przypadek zastosowania | Kluczowa cecha |
| T568A | Mieszkaniowe/Rządowe | Kompatybilność wsteczna |
| T568B | Sieci komercyjne/amerykańskie | Powszechne przyjęcie |
Podczas instalacji należy przestrzegać następujących zasad:
- Sprawdź spójność końcówek kabli za pomocą testera kabli
- Udokumentuj wybrany standard na potrzeby przyszłej konserwacji
- Unikaj mieszania standardów w obrębie tego samego segmentu sieci
- Użyj gotowych kabli krosowych ze standardowym kodowaniem kolorystycznym, aby umożliwić szybkie wdrożenie
Oba standardy zapewniają identyczną wydajność sieci, jeśli zostaną poprawnie wdrożone.
Współczesny sprzęt sieciowy zazwyczaj kompensuje różnice w okablowaniu za pomocą funkcji automatycznego wykrywania.
Ostateczny wybór zależy od norm regionalnych, istniejącej infrastruktury i konkretnych wymagań projektu.

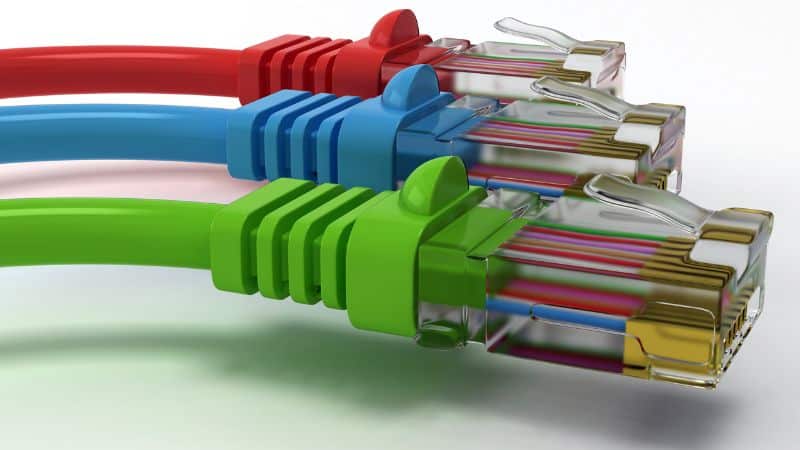

Kable proste i kable krosowane
Kable proste i krosowane wykorzystują identyczne złącza RJ45, ale różnią się konfiguracją okablowania wewnętrznego. Każdy typ kabla służy do innego celu sieciowego, w zależności od wymagań połączenia urządzenia.
Konfiguracja okablowania
Kable proste zachowują identyczną sekwencję okablowania na obu końcach, zgodnie ze standardami T568A lub T568B. Kable krosowe łączą standardy T568A na jednym końcu i T568B na drugim.
Aplikacje funkcjonalne
Kable proste łączą różne urządzenia, takie jak komputery, z przełącznikami lub routerami. Kable krosowe łączą podobne urządzenia bezpośrednio, w tym połączenia komputer-komputer lub przełącznik-przełącznik.
Łączność pinowa
Kable proste zachowują bezpośrednią zgodność pinów między złączami. Kable krosowe krzyżują pary nadawcze i odbiorcze, umożliwiając bezpośrednią komunikację między identycznymi urządzeniami.
Nowoczesne rozważania dotyczące sieci
Większość współczesnych urządzeń sieciowych wykorzystuje technologię Auto MDI-X. Funkcja ta automatycznie wykrywa i dostosowuje się do typu kabla, redukując konieczność ręcznego stosowania kabli krosowych w nowoczesnych instalacjach.
| Typ kabla | Standard okablowania | Połączenie urządzenia | Podstawowy przypadek zastosowania |
| Bezpośrednio | T568A-T568A lub T568B-T568B | Różne urządzenia | Standardowe połączenia sieciowe |
| Crossover | T568A-T568B | Podobne urządzenia | Bezpośrednie łącza urządzenie-urządzenie |
Technicy używają T568B do większości kabli prostych w zastosowaniach komercyjnych w USA. Konfiguracje typu crossover są rezerwowane na potrzeby konkretnych scenariuszy rozwiązywania problemów lub starszego sprzętu bez obsługi Auto MDI-X.
Przewodnik okablowania krok po kroku
Prawidłowe podłączenie złącza RJ45 wymaga precyzji i odpowiednich narzędzi. Przestrzeganie standardu T568B gwarantuje niezawodną wydajność sieci i kompatybilność.
Wymagane narzędzia i materiały
Zanim zaczniesz, zbierz następujące niezbędne rzeczy:
- Użyj kabla Ethernet (Cat5, Cat5e, Cat6 lub Cat6a)
- Zdobądź złącza RJ45
- Wybierz ściągacz izolacji
- Wybierz narzędzie do zaciskania
- Miej pod ręką nożyczki
- Zatrudnij testera kabli do weryfikacji
Instrukcja okablowania dla T568B
Aby prawidłowo zakończyć złącze T568B, należy wykonać siedem poniższych kroków:
- Rozebrać się osłonę kabla o ok. 1 cm, nie uszkadzając wewnętrznych przewodów
- Rozkręcać cztery pary przewodów całkowicie
- Zorganizować przewody w następującej kolejności: biały/pomarańczowy, pomarańczowy, biały/zielony, niebieski, biały/niebieski, zielony, biały/brązowy, brązowy
- Susz przewody równomiernie, aby zapewnić schludne włożenie złącza
- wstawka każdy przewód całkowicie włożyć do odpowiedniego gniazda złącza RJ45
- Fałda złącze mocno zacisnąć za pomocą zaciskarki
- Testowanie wszystkie osiem połączeń za pomocą testera kabli
Aby zapewnić optymalną wydajność, na obu końcach kabla należy zachować ten sam standard T568B.
Rozwiązywanie typowych problemów
Problemy z łącznością sieciową często wynikają z problemów z okablowaniem lub złączami. Technicy diagnozują te problemy, identyfikując objawy i weryfikując spójność okablowania.
Testowanie połączenia kablowego
Użyj testera kabli sieciowych przeznaczonego do kabli Ethernet, aby sprawdzić poprawność połączeń. Urządzenie to wykonuje cztery podstawowe testy:
- Potwierdza ciągłość dla wszystkich ośmiu pinów
- Identyfikuje źle połączone pary
- Wykrywa zwarcia między przewodami
- Znajduje otwarte (odłączone przewody)
Regularne testy utrzymują wydajność sieci i zapobiegają nieoczekiwanym awariom. Testuj oba końce każdego kabla podczas instalacji i okresowo w cyklach konserwacji.
Naprawianie problemów z łącznością
W przypadku wykrycia błędów okablowania należy ponownie zakończyć końcówki kabli, stosując prawidłowy standard kodowania kolorów RJ45. Wymień uszkodzone złącza lub kable noszące ślady zużycia. Do połączeń bezpośrednich między urządzeniami, gdy funkcja Auto-MDIX nie jest dostępna, użyj kabli krosowych (T568A na jednym końcu, T568B na drugim). Po naprawie sprawdź, czy wszystkie połączenia są stabilne i ponownie przetestuj je testerem kabli, aby upewnić się, że działają prawidłowo.
Chcesz określić niezawodne złącza RJ45 dla swojego projektu?
Zobacztronic Oferuje pełną gamę wysokowydajnych złączy RJ45 — od zestawów niewodoodpornych po wytrzymałe serie wodoszczelne IP65/IP67 — oraz wszystkie akcesoria potrzebne do czystych i profesjonalnych połączeń. Niezależnie od tego, czy okablowanie dotyczy pomieszczenia kontrolnego, zewnętrznej instalacji PoE, czy mobilnego systemu AV, nasze złącza zostały zaprojektowane z myślą o trwałości i niezawodnej jakości sygnału.
- Opcje wodoodporne: Seria RJ65 IP67 i IP45 do trudnych warunków zewnętrznych.
- Wsparcie dla akcesoriów: Osłony, uszczelki, osłony tylne i opcje montażowe ułatwiające instalację.
- Zapytania dotyczące projektów i wolumenów: Dostępne są specyfikacje techniczne, niestandardowe montaże i ceny hurtowe.
Poproś o wycenę lub uzyskaj pomoc techniczną już dziś: odwiedź Złącza Seetronic RJ45 i skontaktuj się z nami, aby otrzymać bezpłatną wycenę.
Najczęściej zadawane pytania
Jaki jest kod kolorów RJ45?
Kod kolorów RJ45 to standardowy przewodnik po okablowaniu kabli Ethernet. Określa on kolejność kolorowych przewodów wewnątrz złącza, aby zapewnić prawidłową transmisję danych. Dwa główne standardy to T568A i T568B, z których każdy ma unikalną sekwencję przewodów. Przestrzeganie prawidłowego kodu kolorów zapobiega problemom z połączeniem i zapewnia niezawodność sieci.
Jaka jest różnica pomiędzy T568A i T568B?
T568A i T568B to dwa standardy okablowania dla złączy RJ45. T568A jest powszechnie stosowany w instalacjach domowych i rządowych w USA, natomiast T568B jest preferowany w zastosowaniach komercyjnych w USA. Główną różnicą jest zamiana par przewodów pomarańczowego i zielonego. Oba standardy działają równie dobrze przy systematycznym stosowaniu.
Czy powinienem użyć T568A czy T568B?
W większości instalacji komercyjnych w USA należy używać standardu T568B. W sieciach domowych, projektach federalnych lub instalacjach międzynarodowych należy wybrać standard T568A ze względu na jego globalną akceptację. Zawsze należy używać tego samego standardu na obu końcach kabla. Nowoczesne urządzenia często obsługują funkcję Auto MDI-X, co zmniejsza obawy dotyczące kompatybilności między nimi.
Jak podłączyć złącze RJ45?
Zdejmij izolację z kabla, rozkręć przewody i ułóż je w prawidłowej kolejności T568A lub T568B. Równomiernie przytnij przewody, włóż je do złącza RJ45 i mocno zaciśnij. Użyj testera kabli, aby sprawdzić poprawność połączeń. Spójność na obu końcach jest kluczowa dla niezawodnego działania.
Czym są kable proste i kable krosowane?
Kable proste wykorzystują ten sam standard okablowania (T568A lub T568B) na obu końcach i łączą różne urządzenia, np. komputer z routerem. Kable krosowe łączą standardy (T568A na jednym końcu, T568B na drugim) i łączą podobne urządzenia bezpośrednio. Automatyczne MDI-X w nowoczesnym sprzęcie często eliminuje potrzebę stosowania kabli krosowych.
Dlaczego prawidłowe okablowanie jest ważne?
Prawidłowe okablowanie zapewnia stabilne połączenia sieciowe i zapobiega problemom takim jak niska prędkość czy awarie. Błędy w kolejności przewodów mogą zakłócać transmisję danych. Stosowanie spójnego standardu i testowanie kabli za pomocą testera sieciowego pomaga utrzymać optymalną wydajność i uniknąć problemów z łącznością.
Jakich narzędzi potrzebuję do podłączenia przewodów RJ45?
Potrzebny będzie kabel Ethernet, złącza RJ45, ściągacz izolacji, zaciskarka, nożyczki i tester kabli. Narzędzia te pomogą Ci zdjąć izolację, ułożyć przewody, zabezpieczyć złącze i sprawdzić, czy połączenie jest prawidłowo podłączone i działa prawidłowo.
Jak mogę rozwiązać problemy z okablowaniem?
Użyj testera okablowania sieciowego, aby sprawdzić, czy nie występują źle podłączone pary, zwarcia lub odłączone przewody. W przypadku wykrycia błędów, ponownie zakończ końcówki kabli zgodnie z prawidłowym standardem kodowania kolorami. W razie potrzeby wymień uszkodzone złącza lub kable i ponownie przetestuj, aby upewnić się, że działają prawidłowo.
